ÖSSZEFOGLALÓ

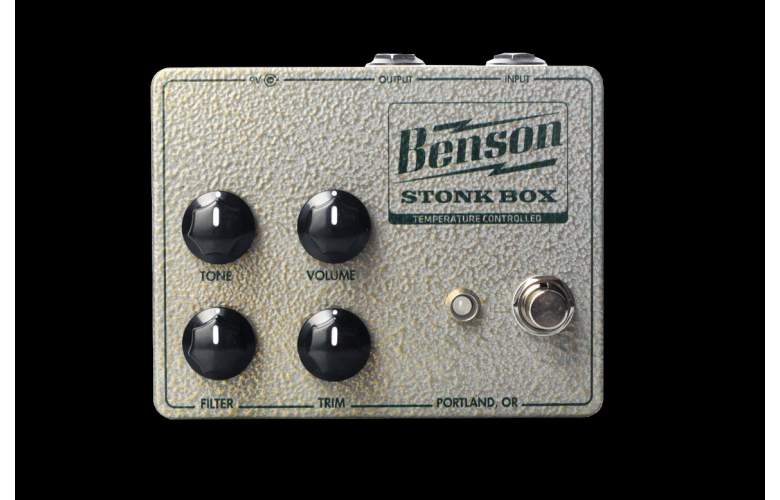

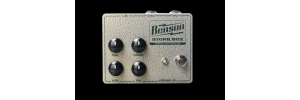

Mint a Germanium Fuzz, a Stonk Box megpróbál egy klasszikus 1960-as évekbeli fuzz designt venni, és a hangot a modern világba hozni anélkül, hogy az eredeti hibáit és ellentmondásait magával hozná. Ebben az esetben az MK1 fuzzra vetettük szemünket (amely maga is a legelső fuzz módosított változata). Megtartottuk az eredeti vezérlőket (FILTER és VOLUME), és hozzáadtunk egy TONE és egy TRIM vezérlőt, hogy bővítsük a rendelkezésre álló hangok palettáját. Buffer- és pedálrendezés-barát (de mivel nincs pickup-szimuláció, ezúttal a kimeneti áramkört kellett megpiszkálnunk). Az eredeti áramkört a klasszikus fuzzy-k közül az egyik legnehezebben kivitelezhetőnek tartják a tranzisztorok kiválasztásának nehézségei miatt... a mi szabadalmaztatott technológiánkkal ezt könnyen és következetesen meg tudjuk csinálni... először a világon!
AUTOMATIKUS TERMIKUS ELŐFESZÍTÉSES TECHNOLÓGIA
A pedálban lévő tranzisztorok előfeszítését automatikusan szabályozza egy olyan áramkör, amely analóg alkatrészek segítségével óvatosan felmelegíti a germánium tranzisztorokat (2N404 VAGY 2N527) egy előre beállított működési pontra, és biztosítja az egyenletes hangzást, függetlenül a külső hőmérséklettől. Amikor a LED sárga színű, a tranzisztorok felmelegednek, hogy növeljék a hFE-jüket (tranzisztorerősítés), és hogy az előfeszítési pontot a megfelelő feszültségre tolják. Amikor a LED zöldre vált, a melegítő kikapcsol, mert a megfelelő előfeszítés és hFE beállítása megtörtént. Számítson arra, hogy a LED ide-oda váltogat, amíg a pedál be van kapcsolva... innen tudja, hogy működik. A fűtőtestek eléggé felmelegítik a tranzisztorokat ahhoz, hogy még mindig hatékonyak legyenek egy nyári színpadon, de sokkal hűvösebbek, mint bármi, ami károsítaná a tranzisztorokat. Ezt a pedált úgy tervezték, hogy fagypont és 100F között működjön, de ezen a tartományon kívül még mindig jól szólhat.... körülbelül 120F-ig, ahol azt tapasztaltuk, hogy a germánium egyenesen megszűnik működni... ami megtörténhet, ha a napon hagyjuk.
VEZÉRLŐK
A TRIM egy erősítésszabályozó közvetlenül a két erősítő germánium tranzisztor előtt...teljesen felfelé fordítva, ez a stock kivitelben mindig így van.
A FILTER az első erősítőfokozat erősítését és előfeszítési pontját is manipulálja. Ha lefelé fordítjuk, akkor elveszi az erősítést, a basszus frekvencia válaszát, és egy gyengéd dinamikus expander típusú hatást hoz (ahol a csendes hangok csendesebbek lesznek a normálisnál, a kompresszor ellentéte) A TRIM és a FILTER interaktív, és sok különböző ízű fuzz és torzítás tárcsázható. Ez a pedál nem fog teljesen tisztítani, még alacsony trim hangerőn is lesz némi torzítás (kellemes módon). Ez a vezérlő egy kicsit recsegni fog, amikor elfordítjuk, mivel van némi DC rajta.
A TONE egy aluláteresztő szűrő az áramkör végén, amelyet gondosan úgy terveztek, hogy szinte úgy viselkedjen, mint egy billenő EQ, hogy kiegyensúlyozza a hangzás világos támadását és teljes testét, amit az tett lehetővé, hogy az eredeti áramkör sokkal világosabb, mint a megkerült gitárjel... úgy gondoljuk, hogy itt jó egyensúlyt találtunk.
A VOLUME a kimeneti szint... amit az eredetihez képest több nagyságrenddel megnöveltünk. Levettük a segédkereket, hogy az erősítő elülső végét a hangzásbeli őrületbe hajthassa (ha akarja). MEGJEGYZÉS: ez a felhasználó által óvatosan alkalmazott megközelítés magas zajszintű beállításokhoz is vezethet. Kérjük, ne feledje, ez egy őrült és primitív fuzz a szíve mélyén... nem egy darab érintetlen felvételi berendezés. Mondjuk úgy, hogy jó okai voltak ennek a bizonyos terméknek a következő négy történelmi revíziójára. Ha az embereket a magas sziszegés és zajszint érinti, az egy tulajdonság, nem pedig hiba. Ez egy fuzz.
BELSŐ TRIMMER
Kérjük, ne forgasd el a belső trimmert. Ez gyárilag pontosan be van állítva. A trimmer elforgatása érvényteleníti a garanciát.
TÁMOGATÁS
Ez a pedál csak negatív centeres tápegységgel használható...Nincs elem. Kérjük, ne tedd ki ezt a pedált 9vdc-nél nagyobb feszültségnek, különben a pedál vagy a tápegység tönkremehet. Ez a pedál kevesebb, mint 100ma-t fogyaszt, amikor a fűtés be van kapcsolva, és sokkal kevesebbet, amikor ki van kapcsolva. A nem szabványos tápegységekkel lehetséges, hogy a pedál őrülten oszcillálni kezd a fűtési küszöbértéknél, ahol a LED megváltozik, ebben az esetben javasoljuk egy áramduplázó kábel használatát, vagy egy nagyobb névleges teljesítményre való átállást.
